电力监控在四八一厂122项目10KV变电所的应用—安

在当今配电设施的应用中，变电所的配电安全性至关重要，本文介绍的Acrel-2000电力监控系统在中国船舶重工集团公司第四八一厂122项目10KV变电所的应用，可以实现对变电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与数据采集器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限可弹出报警对话框，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为解决用电问题提供了真实可靠的依据。

关键词：变电所项目；变配电所；智能电力仪表；Acrel-2000；电力监控系统。

淄博火炬能源有限责任公司创建于1944年1月，隶属中国船舶集团有限公司，是我国早期研制和生产铅酸蓄电池的厂家之一，国内叉车电池龙头企业，多家知名叉车厂家“优供应商”。

本项目10kV配电室共8台10kV/0.4kV变压器，变配电站内多功能仪表等设备采用RS485总线组网接入变配电站内的数据采集器，接入变电站值班室电力监控主机。

1 需求分析

电力监控系统需要实现数据集中管理、分析处理。软件功能要求如下：

电压、电流、功率、功率因数及频率等监测信息实时刷新，并以一次图形式直观动态显示。各回路子画面上显示该回路各电参量、回路名称等信息。

对各回路的电流绘制趋势曲线，便于分析该回路配电运行工况。

对各回路的电能集抄功能，并可生成时间段内符合客户管理需求的用电报表。

对各回路仪表进行实时通讯状态显示。

多用户权限管理，便于分级操作。

2 ?技术标准

本技术规范书引用的国家和行业标注如下：

ISO/IEC《国际综合布线标准》

GB/《监控系统工程技术规范》

GB-2011《低压配电设计规范》

IEC 《电子设备机械结构系列》

DL/T448-2000《电能计量装置技术管理规程》

DL/T 《总则》

DL/T 《第2部分：主站技术规范》

DL/T 《第3.1部分：电能信息采集终端技术规范-通用要求》

DL/T 《第3-5部分：电能信息采集终端技术规范-低压集中抄表终端特殊要求》

DL/T 《第4-1部分：通信协议-主站与电能信息采集终端通信》

DL/T 《第4-2部分：通讯协议-集中器下行通信协议》

3 ?系统方案

监控系统主要实现对中国船舶重工集团公司第四八一厂122项目10KV变电所项目变配电进行用电监控与管理。监控范围为变配电所的综合保护装置、变压器温控仪、直流屏、多功能仪表。系统接入63台AM5型微机保护装置和105只ACR型多功能电力仪表，485总线直接接入本变电所内数据采集器，通过网线上传数据至变电所值班室主机，从而在监控主机上实现总线上仪表与监控主机的数据连通。如下图所示：站控管理层、网络通讯层和现场设备层。

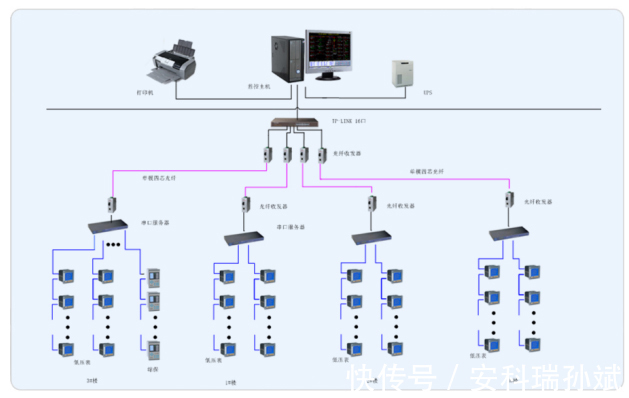

系统网络拓扑图

1）站控管理层

站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在主要指置于值班室的工控机、显示器、UPS等。

2）网络通讯层

通讯层主要是由数据采集器及总线网络组成。数据采集器主要功能是监测现场智能仪表；总线网络的主要功能是实现数据交互，使配电系统管理集中化、信息化、智能化，提高了配电系统的安全性、可靠性和稳定性，达到了无人值守的目的。

3）现场设备层

10KV回路安装的AM5 系列产品具有统一的软硬件平台、强大的保护逻辑图形化可编程功能和丰富的接口资源，能够适应 35kV 及以下电压等级的各种变配电测控保护要求，满足个性化定制需求，广泛应用于建筑、工业、能源等领域。可提供12 路交流输入（标准硬件包括：三相保护电流、两个零序电流、三相测量电流及4 个电压通道），16 路可编程遥信输入，10 路可编程继电器接点输出，可满足绝大多数场合下中低压系统间隔层的保护测控要求。

低压回路采用的ACR系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度。并且本仪表带有4路光电隔离开关量输入接点和2路继电器控制输出接点，这些接点可以配合智能断路器实现断路器的遥信、遥控操作。该系列网络电力仪表主要应用于变电站自动化、配电网自动化、小区电力监控、工业自动化、能源管理系统及智能建筑等领域。
