电力监控系统让文丰钢铁高低压配电实现智能化

作者:

关键词:

摘要：

0 概述

唐山文丰特钢有限公司成立于2007年，是一家集烧结、炼铁、炼钢、轧钢、火车车轮为一体的制造企业，总资产62亿元，具有年产铁 200万吨，钢200万吨，钢材100万吨的生产能力，产品为圆坯、特厚板和火车车轮，现有员工3300人，公司已获得质量管理体系认证、环境管理体系认证、测量管理体系认证、职业健康安全管理体系认证，2009年被省建设领导小组批准为“河北省项目”，2014年通过了工信部审核，从而成为符合《钢铁行业规范条件》的企业。

唐山文丰钢铁电力监控系统，采用智能电力仪表采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-2000电力监控系统实现变电所配电回路用电的实时监控和电能管理。

本系统对唐山文丰钢铁高低压配电室进行电能管理，以保证用电的安全、可靠和。

Acrel-2000型低压智能配电系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电智能设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。

1 系统结构描述

本项目共30台ACR系列多功能电力仪表。在配电室内放置采集装置，现场多功能仪表经485总线连接至对应的采集装置，现场串口服务器经网线将数据传输至监控主机上。

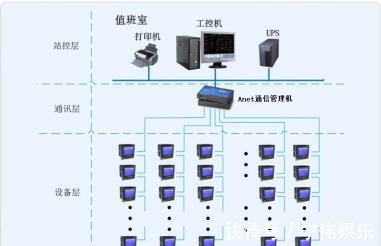

本监控系统采用分层分布式结构，即站控层，通讯层与间隔层。

间隔设备层主要为：多功能网络电力仪表。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。

网络通讯层主要为：Anet智能网关将配电柜内的综保和电力仪表集中采集，同时远传至站控层，完成现场层和站控层之间的数据交互。

站控管理层：设有高性能工业计算机、显示器、UPS电源、打印机等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。

2 电力监控系统主要功能

2.1 数据采集与处理

数据采集是配电监控的基础，由现场ACR系列多功能网络仪表采集完成，采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度Epi、设备运行状态等数据，并将采集到的数据存入数据库供用户查询，终达到配电监控的自动化化和智能化要求。

2.2 人机交互

系统提供简单、易用、良好的用户使用界面。采用全中文界面，显示低压配电系统电气一次主接线图，显示配电系统设备状态及相应实时运行参数，画面定时轮巡切换;画面实时动态刷新;模拟量显示;开关量显示;连续记录显示等。

2.3 历时事件

历时事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互，通过历史事件查看平台，用户可以根据自己的要求和查询条件方便定位您所要查看的历史事件，为您把握整个系统的运行情况提供了良好的软件支持。

2.4 数据库建立与查询

主要完成遥测量和遥信量定时采集，并且建立数据库，定期生成报表，以供用户查询打印。

2.5 用户权限管理

针对不同级别的用户，设置不同的权限组，防止因人为误操作给生产，生活带来的损失，实现配电系统的安全，可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作，方便用户对账号和权限的修改。

2.6 运行负荷曲线

负荷趋势曲线功能主要负责定时采集进线及重要回路电流和功率负荷参量，自动生成运行负荷趋势曲线的，方便用户及时了解设备的运行负荷状况。点击画面相应按钮或菜单项可以完成相应功能的切换;可以查看实时趋势曲线或历史趋势线;对所选曲线可以进行平移、缩放、量程变换等操作，帮助用户进线趋

势分析和故障追忆，为分析整个系统的运行状况提供了直观而方便的软件支持。
