一、介绍篇

伴随着电动汽车的普及，一个巨大的市场也在酝酿发酵——电动汽车充电站和充电桩。

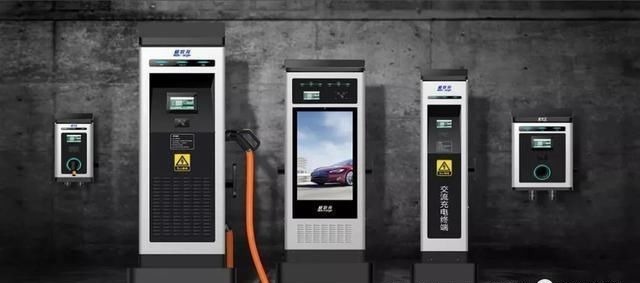

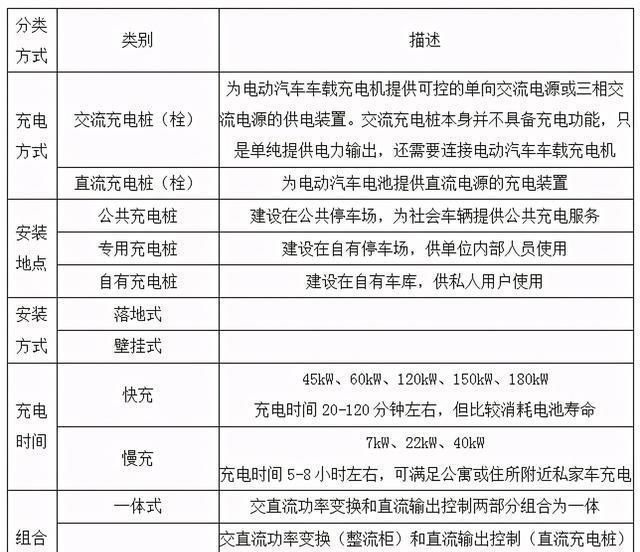

充电桩的分类

壁挂式及落地式充电桩（栓）实物图

直流充电桩工作原理

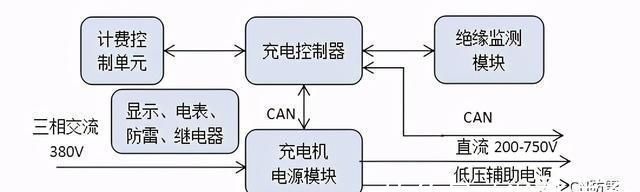

（1）充电桩组成

主要由AC-DC电源模块、充电控制器、计费控制单元、高压绝缘检测板、显示屏等部件组成，另外还有钣金件、熔断器、继电器和防雷装置。

AC-DC模块就是用来电压转换的部件。

充电控制器相当于人类的大脑，是用来指挥设备正常工作，发送命令的主机。主要作用是控制充电电压、充电时间，通过电源线检测电池的电压来判断是否继续充电，实现充满自停功能。也可以用来检测用户设置的充电任务是否完成，是否切断电源供电。

高压绝缘检测用来监控设备的绝缘程度，充电时是否安全，保证安全用电。

（2）充电接口

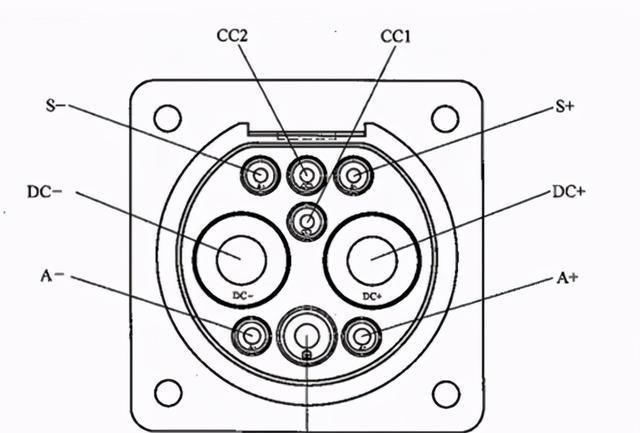

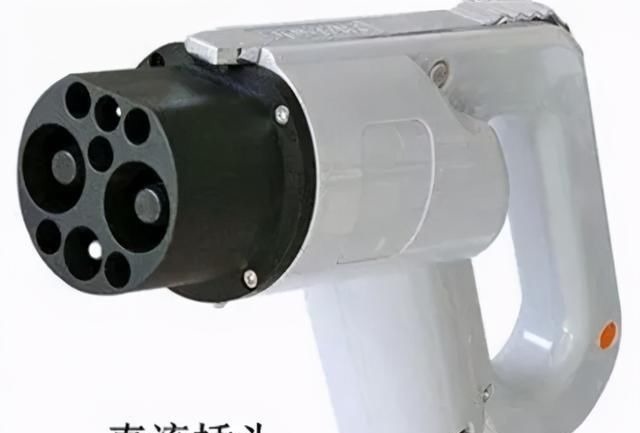

下图为国标GBT20234.3传导充电用连接装置的直流充电接口。直流充电桩输出共由9条线组成：

直流电源线路：DC+、DC-

设备地线：PE

充电通讯线路：S+、S-

充电连接确认线路：CC1、CC2

低压辅助电源线路A+、A-

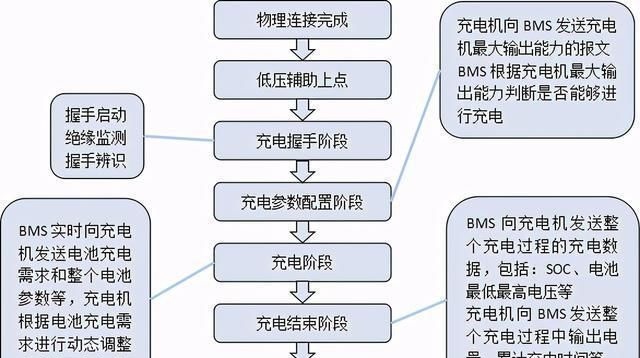

（3）直流充电流程

二、技术篇

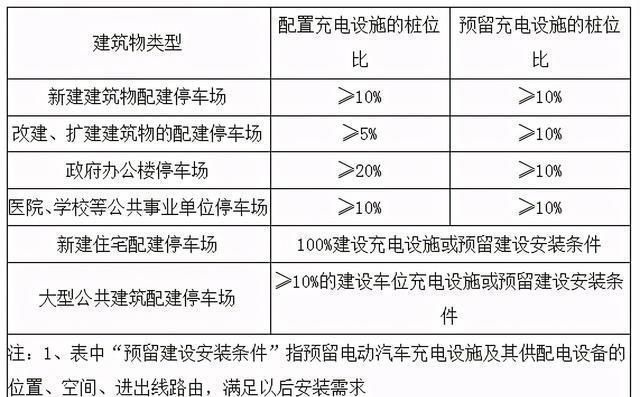

车桩配置和预留比例

负荷统计

总平面布置

充电站按照功能可划分为3个区域：充电车位区、充电设备区和配电设备区。

充电站根据规划布置在合理区域，充电车位紧临站内道路，充电机整流柜临近充电车位布置，配电设备按照地块实际情况合理选择布置位置。

配电系统

电气主接线采用单母线分段接线，10kV、0.4kV短路电流水平分别按25kA、50kA考虑。根据场地条件优先选用欧式箱变，变压器接线组别采用Dyn11，阻抗电压4.5%，变比10±2×2.5%/0.4kV。

充电桩大部分功率因数较高，可根据情况不设置补偿装置，但充电桩是最严重的谐波源之一，谐波严重需要做无源滤波。

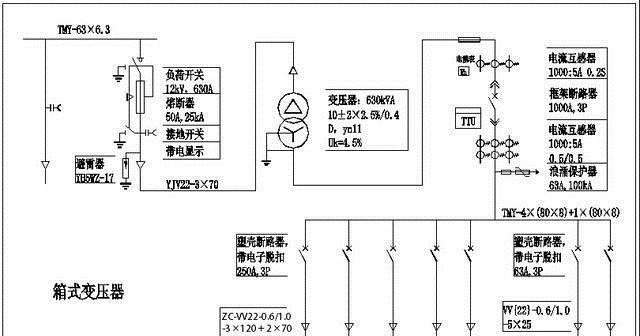

供电系统接线图

其他

监控系统为存储设备运行的监测数据提供开放、简便的读取和备份方式，通信系统通过无线通信方式接入VPDN网络。同时支持GPRS/3G 4G等，向上级运营管理系统转发运行和交易数据。安防系统由摄像头和1台硬盘录像机组成，用以对充电区域设备和车辆的监视。摄像头选用固定枪机，安装于车棚加强构件上，硬盘录像机安装于通信柜内。
