整流柜过热容易造成重大事故，如何在早期及时

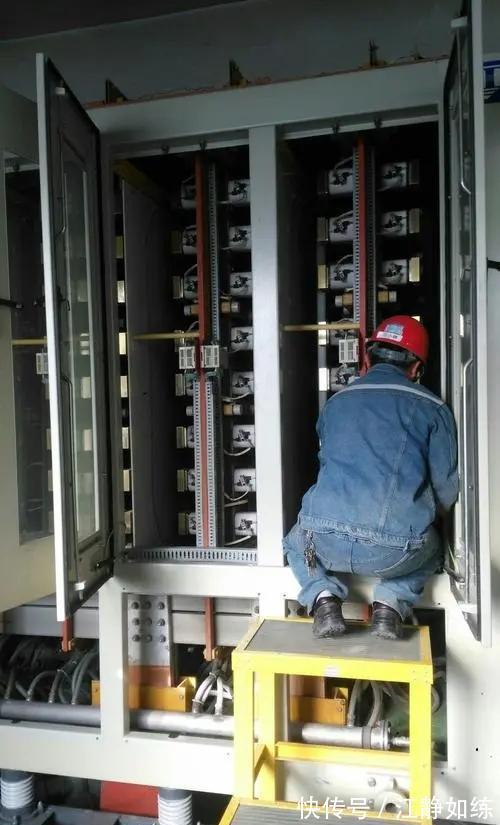

整流柜是大型企业特别是电化学工业的客户重要电气设备，由于设计、维护等原因，整流柜发生过热故障将造成严重的生产事故，红外热像仪可以在问题处于早期阶段及时发现，保障正常生产。

可控硅整流装置不论在电力系统还是在现代工业的各行各业中已得到广泛应用。如冶金行业中，应用于金属冶炼；化工行业中，应用于电解、电镀；在电力系统中，既可作为系统控制、保护的工作电源，同时又可作为蓄电池的充电装置。

整流器是一个整流装置，简单地说就是将交流（AC）转化为直流（DC）的装置。它有两个主要功能：第一，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用。 在以大功率二极管或晶闸管为基础的两种基本类型的整流器中，电网的高压交流功率通过变压器变换为直流功率。

整流柜发热的原因？

1 线路接头。因接触原因或接点氧化腐蚀导致接触点电阻升高而发热。

2 整流器质量差。有些整流器在出厂时没有经过严格检验，粗制滥造，质量较差，如：线圈匝数不足、绝缘能力不够、线径过小、铁芯面积过小、空间间隙太大、硅钢片插得不紧等等。这些都容易使整流器发热，产生高温，以致损坏绝缘、形成短路。

3 供电网络问题。过载、谐波都会造成整流器内部温度过高。

红外热像检测优势

部分客户使用红外点温仪进行整流柜的设备维护，但与红外热像仪检测相比，存在许多问题：

1 红外点温仪采样面积较大，而发生过热故障的问题点往往比较小，使用红外点温仪有可能会造成漏检；红外热像仪的采样面积以毫米计，故细小的过热故障也可以清晰反映出来。

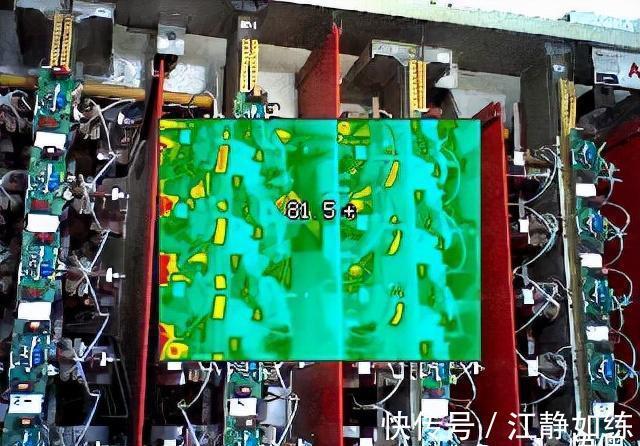

2 一个整流柜内的整流器一般有几十个甚至更多，使用红外点温仪检测需要花费众多的人力资源；红外热像仪可以在一幅热图中包含大量的整流器热信息，大大提高工作效率。
