开关柜主要由哪些部分组成？如何优化配置？

2、出线柜

9、手车/抽屉

主要用来作计量电能用的，又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表、无功电度表、继电器、以及一些其他的辅助二次设备。

又叫受电柜，是用来从电网上接受电能的设备，一般安装有断路器、CT、PT、隔离刀等元器件。

是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

6、电容器柜

7、计量柜

手车和抽屉分别是高压开关柜和低压开关柜的一部分，分别安装高压断路器和低压断路器及其继电器等元器件。由此划分出手车式开关柜(高压)和抽屉式开关柜(低压)，他们与固定式开关柜的功能是基本相同的，主要区别是方便了维护和检修。

也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

5、隔离柜

4、PT柜

开关柜是一种电气设备，主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜按进出线电压等级可分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

又叫封闭式组合电器柜，它是将断路器、隔离开关、接地开关、CT、PT、避雷器、母线等封闭组合在金属壳体内，然后以绝缘性能和灭弧性能良好的气体作为相间和对地的绝缘措施，适用于高电压等级和高容量等级的电网中，用作受配电及控制。

3、母线联络

也叫馈电柜或配电柜，是用来分配电能的设备，一般也安装有断路器、CT、PT、隔离刀等元器件。

1、进线柜

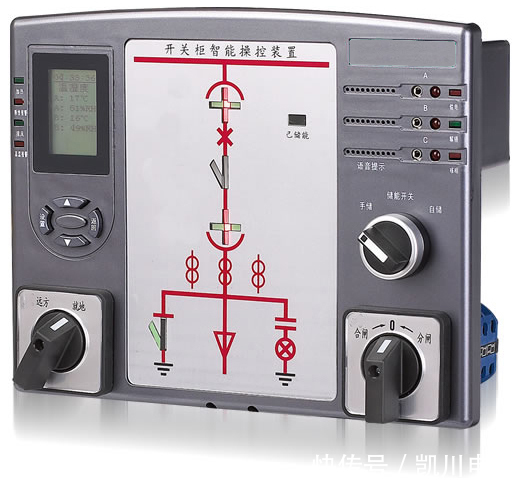

安徽凯川电力保护设备有限公司研发的KC600开关柜智能状态显示仪用于3~35KV户内中置柜、手车柜、固定柜、环网柜等多种开关柜上；具有一次动态模拟图、带电显示、分合闸状态指示、接地开关指示、储能指示、手车位置 指示等多项功能。产品采用微处理器控制，内部主要元件为优质进口工业级品牌，具有稳定可靠、寿命长、抗干扰性强等优点，是一款经济型开关柜状态显示装置。

也叫母线分断柜，是用来连接两段母线的设备，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

8、GIS柜
